플립플롭(FLIP FLOP)

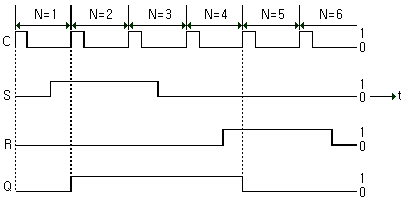

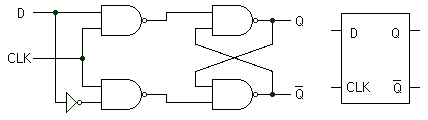

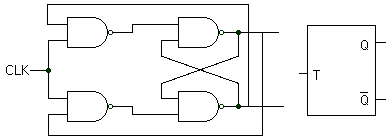

플립 플롭이란    플립플롭은 두 가지상태 사이를 번갈아 하는 전자회로를 말한다. 플립플롭에 전류가 부가되면,현재의 반대 상태로 변하    며 (0 에서 1 로,또는 1 에서 0 으로), 그 상태를 계속 유지하므로 한 비트의 정보를 저장할 수 있는 능력을 가지고 있다.    여러개의  트랜지스터로 만들어지며 SRAM이나 하드웨어 레지스터 등을 구성하는데 사용 플립플롭에는  RS 플립플롭,    D 플립플롭, JK 플립플롭, T 플립플롭 등 여러 가지종류가 있다. 1. RS 플립플롭    <그림 1-1> 의 (a)에서 S와 R이 입력 단자이다. 출력 Q는 [그림 1-1]의 (b)에서와 같이 ⓐ시점에서 입력  S가 HIGH로    됨에 따라 0에서 1로반전(SET) 되고   ⓑ시점에서 R이 High로 될 때까지  1을 유지(기억)하고 있다가  R이 High가 되면     다시 0으로 반전(Reset)된다. 또 그 상태를유지하다가 S가 1 이 되는 ⓒ점에서 다시 출력 Q가 1이 된다.    요약해서 말하자면 출력 신호인 Q는 S(Set)단자에 1의 신호가 들어오면 1이 되고 R(Reset)단자에 1의 신호가 들어오    면 Q는 0 이 된다.따라서 이 FF의 이름은 Reset-Set Flip Flop이 되는 것이다.    그리고 Q'는 항상 Q의 반대 레벨이다.    [그림 1-1]의 (b)는 타임 차트(Time Chart)라고 하는데 이는 각 단자의 시간에 따른 전압의 변화, 즉 Oscilloscope를    통해서 전압을 관측한 내용이라고 할 수 있다. 그림 1-1[A] 그림 1-1[B]    여기서 한 가지 주의해야 할 것은 R이나 S가 0에서 1로 (UP)되는 모서리(edge)에서 출력의 신호에 영향을 주는 것    (trigger)이다.이러한 방식은 UP edge triggering이라 한다. 그리고 클록(HIGH-LOW-HIGH로 일정 주기를 갖는 펄스)    이나 게이트의 입력 신호 형태는 아래와 같이 O (buble)이 붙으면 부논리(0)를 나타낸다.    다시 말하면 부논리라는 것은 0일 때 Enable됨을 나타내기도 하고 Down edge triggering을 나타내기도 한다. S R Qn+1 비고 0 0 이전상태 불변 0 1 0 리셋 1 0 1 세트 1 1 - 불허    Qn : S와 R 입력이 가해지기 전의 플립플롭 상태(현재상태)    Qn+1 : S와R 입력이 가해진 다음의 플립플롭 상태(다음상태)       [진리표]    출력상태    : S=0, R=0 일 때 플립플롭은 원래상태 유지    : S=0, R=1 일 때 Qn=0 이였다면 변화없고, Qn=1 이였다면 Qn+1= 0 으로 리셋상태로 변화 ( 0 상태)    : S=1, R=0 일 때 Qn=0 이였다면 Qn+1=1로 세트되고 Qn=1 이였다면 변화하지 않음 ( 1 상태)    : S=1, R=1 일 때 출력은 보수 상태가 되어야 한다는 사실에 위배 되므로 허락하지 않아야 함 ( 불허 ) 2.D 플립플롭    ◐ 불확실한 입력은 결코 존재할 수 없다는 것을 확실하게 하기 위한 방법으로 한가지 입력만을 공급    ◐ D 플립플롭은 RS 플립플롭에 약간의 변형을 가한 것으로 데이터(data) 플립플롭이라고도 한다    ◐ 아래그림로부터 알수 있듯이 D 플립플롭은 RS 플립플롭의 두 입력을 결합하고 그 한쪽에 NOT 게이트를 삽입시킨 것    ◐ 양쪽의 NAND 게이트에는 항상 상반되는 입력이 들어온다    ◐ RS 플립플롭에서 나타났던 레이스조건(race condition)은 더이상 일어나지 않게 된다    ◐ CLK는 클럭 펄스를 나타내며 Qn+1은 n+1번째의 클럭 펄스가 들어 왔을 때의 출력을 의미    ◐ 데이터 전송할 때 유용 D Qn+1 0 1 1 0 3.마스터-슬레이브(Naster- slave)플립플롭    ◐ 마스터-슬레이브 플립플롭은 두단의 플립플롭을 직렬 연결한 것을 일컫는 것    ◐ 앞단을 마스터,뒷단을 슬레이브라 한다    ◐ 한 개의 클럭 펄스가 동시에 마스터와 슬레이브를 동작시키도록 연결되어 있다    ◐ 슬레이브쪽에는 NOT 게이트가 한개 삽입되어 있다    ◐ 클럭펄스가 1로 될 때는 마스터를 동작시키고 , 0으로 될 때는 슬레이브를 동작    ◐ 클럭펄스가 1로 될 때는 마스터를 동작시키고 슬레이브를 차단    ◐ 마스터-슬레이브 플립플롭에 있어서는 입력과 출력이 분리되어 레이스 문제가 최소로 감소한다    ◐ 클럭 펄스가 가해지고 있는 동안 입력이 변한다면 플립플롭 회로가 원치않는 결과를 낼수도 있다 4.T 플리플롭    ◐ T 플립플롭은 토글(toggle) 플립플롭 또는 트리거(trigger) 플립플롭이라고도 한다    ◐ 입력이 들어올 때마다 출력의 상태가 바뀌는 성질을 갖고 있다    ◐ 그림 5-2(a)로부터 알 수 있듯이 T플립플롭은 RS 플립플롭의 두 입력 S와 R을 각각 Q와 Q로 취한 것과 같은  모양    ◐ 클럭 펄스가 들어올 때마다 출력이 바뀌게 된다    ◐ T 플립플롭의 표시기호는 그림 5-2(b)와 같고 T는 클럭 펄스를 나타낸다 T Qn+1 0 Qn 1 Q(부정)n 5.JK 플립플롭    ◐ JK 플립플롭은 RS 플립플롭과 T 플립플롭을 결합한 것이다    ◐ 입력은 J,K 두개로서, 각각 RS 플립플롭의 S,R과 마찬가지의 역할을 한다    ◐ JK 플립플롭에서는 T 플립플롭에서처럼 J=K=1일 때 출력이 반전될 뿐이다    ◐ 회로도로부터 JK 플립플롭이 A와 B의 마스터와 슬레이브로 구성되어 있음을 알 수 있다

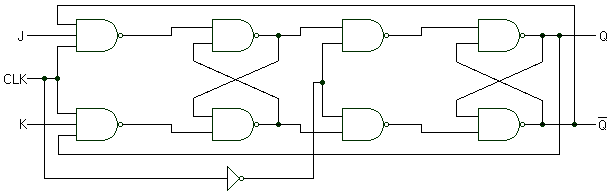

JK	Qn+1
00	Qn
01	0
10	1
11	Q(부정)n
