[스크랩] 3선을 훅크온메타에 동시에 넣으면..??





훅크 온 메타 테스터기는 CT(계기용변류기)의 원리로 만들어진겁니다. 따라서 3선을 동시에 넣어서 전류값이 0이 측정되는 걸 보시면 떠오르는 시설물이 없는지요...

 네, 맞습니다. ZCT(영상변류기)와 같습니다.  그럼 CT의 원리로 들어가보겠습니다.

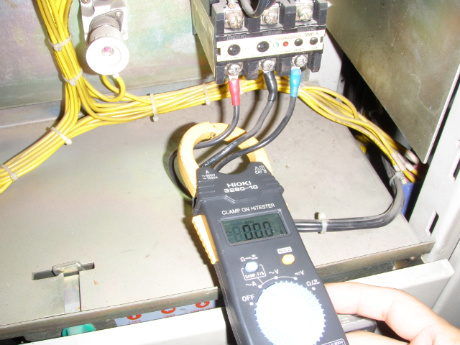

(그림1) 3선을 동시에 넣어서 훅크온메타에 0이 측정된 모습

그림1에서 보셨듯이 왜 전류값이 0이 나올까요..??

 일반적인 계기용 변류기 2차 회로 Y 결선도를 가지고 설명을 해보겠습니다.



(그림2) 계기용 변류기(CT) 2차 회로 - Y 결선

위 그림은 계기용변류기를 Y결선한 것으로 A1에는 Ia가, A2에는 Ib가, A3에는 Ic의 전류가 흐르는 걸 보실수 있습니다. 또한 중성선 X에 세 전류가 다 흐르는 걸 보실수 있습니다.

 전류는 저항이 없거나 낮은 곳으로 흐르는 성질이 있습니다. 또한 회귀하는 성질도 있지요.

그 두 성질을 대입시켜서 전류의 흐름을 보시면 더 쉬울거라 생각됩니다.

 그럼, CT비가 20/5 라면 각각의 전류의 값은 어떻게 될까요..??

    A1=?[A],        A2=?[A],        A3=?[A]             X=Ia+Ib+Ic=?







답과 해설은......................................................................................지금 해드리겠습니다. --;

 일단 답은 A1=Ia=5[A],  A2=Ib=5[A],   A3=Ic=5[A],    X=0[A]

 그림에서 보다시피 Ia, Ib, Ic의 전류들이 중성선을 타고 돌아서 고유의 전류만 흐르고 있으므로 각각의 전류의 값은 같겠지요.. 그런데 중성선에는 3 전류가 흐르니 3배가 되어 15[A]가 흘러야 되는거 아니냐고 생각하시는 분이 계시겠지요.



 그럼 이제부터 하나하나씩 알아가보지요.

 수학적으로 스칼라와 벡터란게 있습니다.

      - 스칼라는 크기만을 나타냅니다.  예) 5+5=10

      - 벡터는 크기와 방향 두가지로 나타냅니다.   예) 5∠0 + 5∠90 = 5

전기는 크기와 방향이 있으므로 벡터로 계산을 합니다.

  X=5∠0 + 5∠120 + 5∠240 = 5 + (-2.5) + (-2.5) = 0

     (참고자료 cos0 = 1            cos120 = -0.5          cos240 = -0.5)

 이해가 잘 안되신다면 댓글을 남겨 주세요..



이번에는 중성선 X선이 단선됐다면 어떻게 전류값이 변하는지 알아보겠습니다.

(그림3) 계기용 변류기 2차 회로 - Y결선 N선이 단선된 모습



위 그림은 Y결선에서 N선이 빠진 그림입니다.

                      각 CT의 전류계를 보면,

                         A1 = 2/3Ia - 1/3Ib - 1/3Ic

                         A2 = 2/3Ib - 1/3Ia - 1/3Ic

                         A3 = 2/3Ic - 1/3Ia - 1/3Ic

                   ∴  A1=Ia ,  A2=Ib ,  A3=Ic



               따라서 위 각 전류를 합하면, A1+A2+A3=0

 여기서 잠깐...........

   의문점이 하나 생기지요.

   각각 A1,A2,A3에 2/3Ia, 2/3Ib, 2/3Ic 이 값이 어떻게 나온지 궁금하지 않으세요..

 다들 아시는거라고요. 설명 안해도 된다고요........... ^-.-^





  혹시라도 모를 한분를 위해서 그림4를 보면서 설명하겠습니다...... ^^

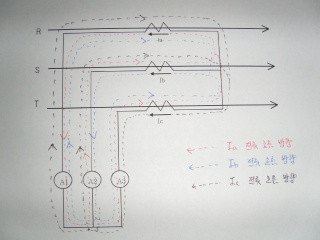

(그림4) Ia 선로의 흐르는 전류 값



위 그림을 보시면 A1에는 2/3Ia,  A2에는 -1/3Ia,  A3에는 -1/3la의 전류가 흐릅니다.

 -(마이너스) 값이 흐르는데 빼라는 소리인가...? 라고 생각할수 있습니다. 하지만 전기에는 빼는것 없습니다. 교류에서 -(마이너스)는 전류의 방향이 역방향이는 뜻입니다.



그럼, 아래 그림으로 설명을 대신하겠습니다.

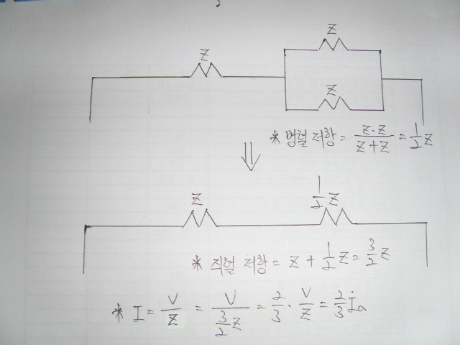

(그림5) 저항을 구하는 공식 및 값



위 그림을 보시면 자세히 알수 있지요.

 그림4를 그림5처럼 풀어서 저항을 구하여 전류값을 구한것입니다





그렇다면 만약에 0이 안나오고 전류가 검출된다면.....???

네, 그건 누전입니다.. 전기를 정전시킬수 없고 활선상태에서 누전을 체크할때 훅크온메타에 3선을 한꺼번에 넣어서 측정하여 누전여부를 체크할수도 있습니다.
