ch-3 마그네트에 24시간타이머설치??

2007.04.01. 11:37

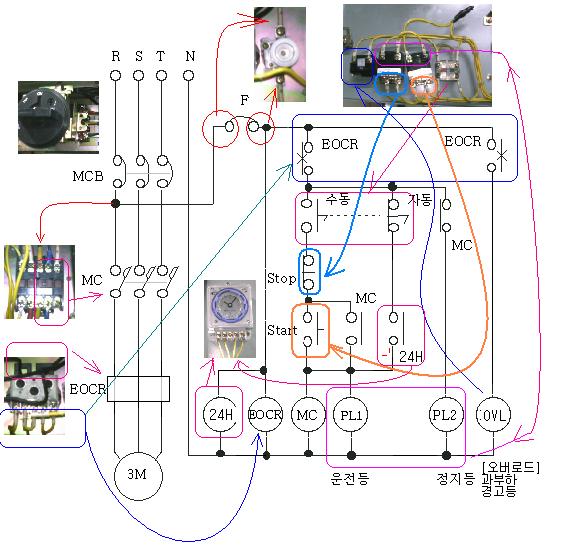

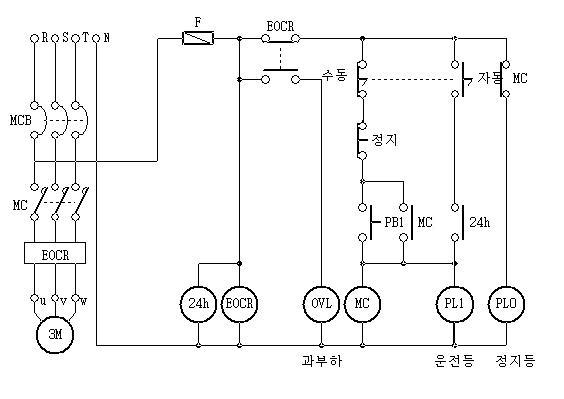

아래 그림과 2개의 회로를 참고로 올려봅니다. 참고로 보시기 바랍니다.     제가 보기엔 기존에 이미 자/수동이 되던 회로의 구성입니다. 주전원과 부하전원 : 3상 380V 제어회로 전원 : 220V [구성 : 380V의 R상과 N상 이용] 스위치 구성 : 자동/수동(셀렉터), on 스위치, OFF 스위치 표시램프 구성 : 운전등, 정지등, 오버로드(과부하) 기기구성 : 배선용차단기, EOCR, 전자접촉기, 24시간 타이머, 휴즈       마그네틱(전자접촉기) 접점구성상 아래의 이 회로와 같을 것입니다. [간혹 EOCR a,b 접점을 회로 아래부분[N상]으로 보내서 회로구성하는 경우도 있습니다.] 전자접촉기 접접구성 : 주접점 3a, 보조접점 1a1b 제일 아래에 올린 회로라고 한다면 접점부족으로 위의 전자접촉기로는 구성이 불가능합니다.









네이버에서 24시간 타이머 질문에 대한 저의 답변

질문내용 :   실험실에서 실험을 하나 진행하는데요 짧게는 20시간 길게는 40시간동안 2시간마다 한 번씩 배출되는 용액을 sampling하여야합니다.   그래서 원하는 것은 timer 비스므리한것을 이용하여 2시간마다 한 번씩 병들을 이동시켜 sampling 하여 주는 자동 샘플링 장치를 하나 만들어보고 싶습니다.   그래서 필요한 것이 24시간(혹은 그이상)동안 2시간마다 한 번씩 신호를 주는 timer가 있었으면 한데요.   문제가 신호만 주면 안될듯 싶구요.. 10초정도 신호를 계속 주었다가 다시 풀어주는 그런 timer를 원합니다. -10초동안 용액을 받아야 하거든요.. 10초후에 용액을 받으면 병이 돌아가는 그런..식으로요..   설명이 제대로 되었나 모르겠네요..이쪽 전공이 아니라서 얄퍅한 지식으로 한 번 해볼까 합니다. 도움 바랍니다.   건강하게 보내세요..^^*

답변

가능합니다. 하지만, 타이머는 두 개를 사용해야 할 듯 싶습니다.   24시간 타이머(시계기능타입)와 일반(ON 딜레이)타이머가 필요합니다.   24시간 타이머는 2시간마다 한번씩 체크를 해주고 일반타이머는 10초동안 신호를 주는 기능을 하게 조합을 하면 됩니다.   두 개가 필요한 이유 : 24시간 타이머는 15분 혹은 10분단위로 되어 있기 때문에 보조로 10초동안 신호를 줄 타이머가 필요합니다. ^^ 여기에 부하용량이 타이머 단자용량보다 크다면 별도로 전자접촉기가 추가될 수도 있습니다.     현재 나와있는 24시간 타이머는 최소 1분 단위입니다. 아래에 사용한 24시간타이머는 일반적으로 사용하는 타이머로 10분단위입니다. 아래와 같이 하면 님이 원하는 기능을 충분히 소화할 수 있습니다.   운전조작법 : 1. 24시간타이머의 시계를 맞추고 두시간마다 1핀씩 on되게 조작한다. 2. 일반타이머를 꼽은 후에 10초로 세팅한다.   동작내용 : 1. 24시간 타이머에 의해서 2시간마다 10분씩 전원이 투입된다. 2. 투입된 전원은 일반타이머에 의해 최초 10초만 부하에 투입된다. 3. 투입되고 남은 시간은 일반타이머에 의해 회로가 끊긴다. 4. 24시간 타이머에 의해 투입된 10분이 끝나면 모든 회로가 원위치 된다. 5. 이러한 순서대로 2시간마다 계속적으로 반복된다.
